Pod tryskou 42/2026: retro počítačová skříň z tiskárny a pružná kola bez MMU
U téhle počítačové skříně mě zaujal hlavně návrh pro menší tiskárnu. Všechny části mají méně než 220 mm, přesto se dovnitř vejde běžný ATX zdroj. Kromě tisku vás čeká i lepení a pájení.

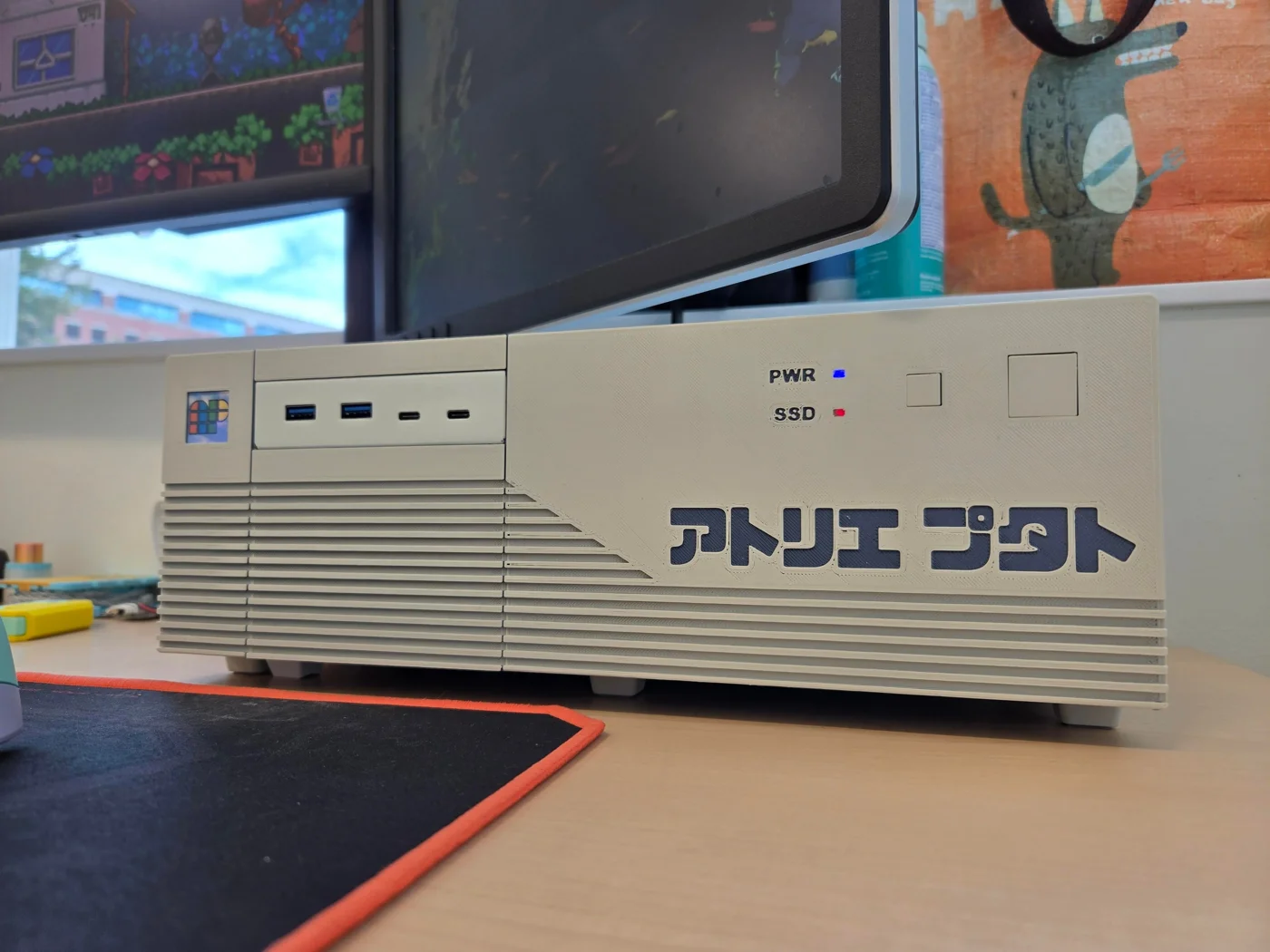

Retro skříň pro Mini-ITX vytisknete i na menší podložce
PuTaTuo zveřejnil skříň pro Mini-ITX desku a ATX zdroj, vzhledem inspirovanou starými stolními počítači. Všechny tištěné díly mají méně než 220 mm. Vepředu je místo pro 3,5palcový modul s konektory, případně disketovou mechaniku. Model je dostupný už od března 2025, takže jde o starší projekt, který si můžete rovnou stáhnout.
Autor počítá zhruba s kilogramem filamentu a 85 hodinami tisku při svém nastavení: vrstva 0,15 mm, čtyři stěny a 40% kubická výplň. Ke stavbě potřebujete také závitové vložky, šrouby, lepidlo a páječku. Soubory obsahují podrobný návod. Chladič procesoru může mít nejvýš 50 mm a samostatná grafická karta se dovnitř nevejde.
Líbí se mi, že autor uvádí i takové omezení předem. Pro malý počítač s integrovanou grafikou bych si tuhle skříň dokázal představit. Autor počítá s prouděním vzduchu od chladiče procesoru a ventilátoru zdroje. Teploty vlastní sestavy bych po složení změřil.
Zdroj: PuTaTuo, model a návod na Printables
Pružné kolo s pevným nábojem bez MMU
Anonymous kiwi ukázal jednoduchý postup, jak spojit dva tištěné materiály na tiskárně s jednou tryskou. Nejdřív vytiskne pevný náboj z PLA+. Pak začne tisknout pružnou část kola z TPU, tisk pozastaví, vloží hotový náboj a pokračuje. Další vrstvy vložený díl uzavřou uvnitř.
Potřeboval, aby pružné kolo sneslo nárazy, ale šrouby se při ráně nevytrhly z měkkého středu. Pevný náboj drží šrouby a TPU tvoří vnější část kola. Spoj vznikne tvarem dílů, takže nemusí spoléhat na to, že se oba materiály k sobě dobře přilepí.
Tohle bych zkusil i na jiné malé kolečko s pružným obvodem. Musíte ale navrhnout prostor pro vložený díl a správně umístit pauzu. Před pokračováním zkontrolujte, že vložka nevyčnívá do dráhy trysky.
Zdroj: anonymous kiwi, postup vložení tištěného dílu během tisku
Razítka a válečky do modelíny upravíte v PrusaSliceru
Barbora Maršíková připravila kolekci razítek, válečků a forem pro smyslohraní. To je hraní s modelínou nebo kinetickým pískem, při kterém děti zkoušejí různé tvary a povrchy. U razítek používá kostku o straně 4 cm se zaoblenými hranami. Obrázky vyřezává do stěn pomocí SVG, tedy vektorových obrázků, přímo v PrusaSliceru.
Když otevřete dodaný 3MF projekt, můžete u jednotlivých motivů vyměnit SVG soubor a udělat vlastní sadu. Váleček s obrázkem autorka vytváří přes nástroj Image to Lithophane, který umí z obrázku udělat reliéf na válci. Formy mají variantu s mechanickým pantem i verzi kombinující PLA a pružný pant z TPU.
Autorka upozorňuje, že nejde o certifikované hračky. Děti u nich mají být pod dohledem, díly nemají kousat ani dávat do úst. Před hraním zkontrolujte ostré hrany a zbytky vláken. Docela se mi líbí, že si razítko předěláte výměnou SVG v PrusaSliceru a CAD k tomu nepotřebujete.
Zdroj: Barbora Maršíková, návod na smyslohraní u Prusa Research
Clura zveřejnila díly krytu, elektroniku i firmware
Clura je kryt pro otevřené tiskárny, například Prusa MK3/MK4, Bambu Lab A1 nebo Ender 3. V repozitáři najdete CAD modely, tištěné díly v 3MF, návrhy desek v KiCadu a firmware. Dokumentace obsahuje seznam potřebných součástek a postup sestavení. Část držáků, pantů a vzduchových kanálů si vytisknete, rám a průhledné panely musíte pořídit zvlášť.
Kryt má filtraci s HEPA filtrem a uhlíkem, dotykový displej a podle varianty další čidla. U takového projektu mě zajímá hlavně možnost projít si konstrukci a upravit ji pro vlastní tiskárnu. Jak dobře filtr zachytí emise, nevím. Nezkoušel jsem ho a v README žádné měření není.
Před použitím souborů si přečtěte licenci: autoři uvádějí CC BY-NC, tedy s uvedením autora a pouze pro nekomerční použití. Pro komerční výrobu krytů to není volná licence. Repozitář také uvádí, že se vyřizují objednávky z Kickstarteru a další série stavebnic zatím nejsou potvrzené.
Zdroj: Clura, soubory a aktuální stav projektu na GitHubu a montážní dokumentace.
ColorMix Shading vytiskne na model i světlo a stíny
ColorMix jsme už v newsletteru měli. Tentokrát k němu mám konkrétní nástroj: ColorMix Shading, bezplatnou aplikaci v prohlížeči. Načtete STL, OBJ nebo 3MF, vyberete barvu světla a stínu a posunete virtuální světlo kolem modelu. Aplikace podle toho obarví povrch. Výsledek vyexportujete jako 3MF do PrusaSliceru nebo EasyPrintu.

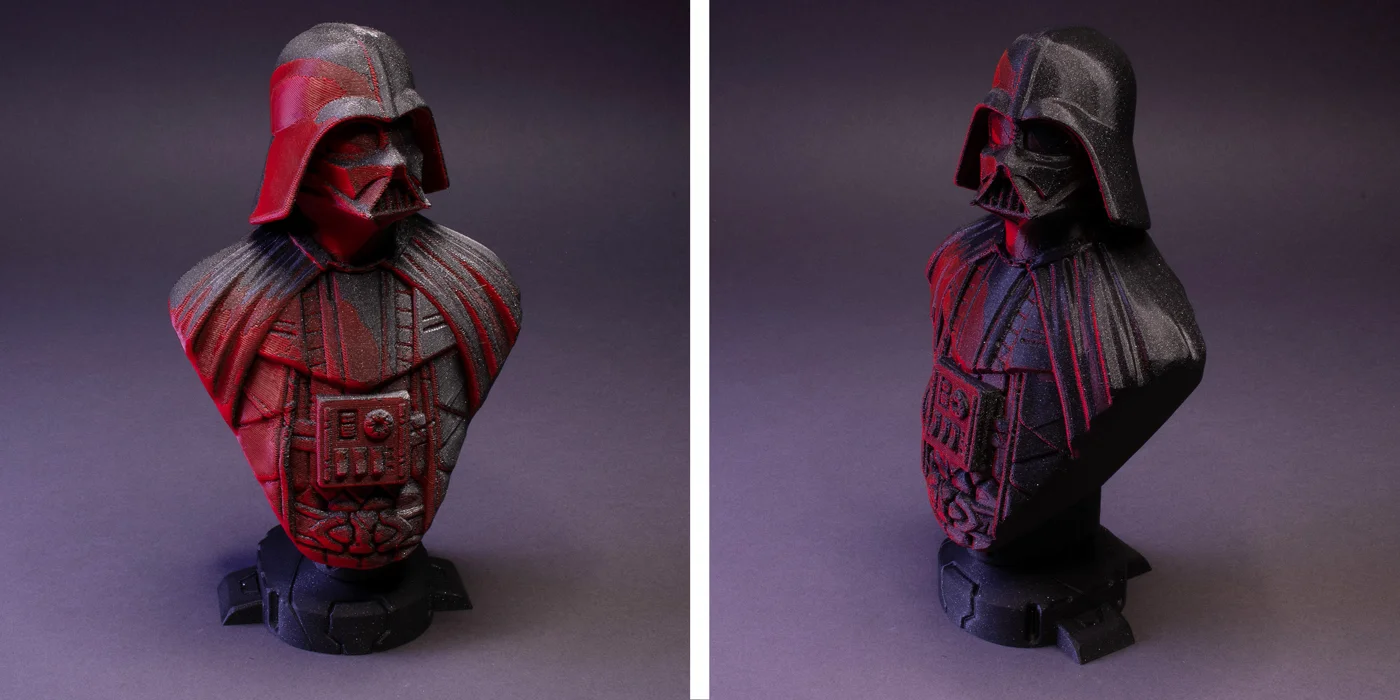

Na ukázce Vadera tedy červené nasvícení tvoří samotný výtisk. Odstíny vznikají střídáním vrstev různých filamentů. Potřebujete tiskárnu schopnou jejich výměny. Autor doporučuje pro pěkné barevné výsledky vrstvy 0,15 nebo 0,10 mm a připomíná, že metoda funguje nejlépe na svislých stěnách. Na vodorovné horní ploše se odstíny tímto způsobem nesmíchají.
Při přípravě většího modelu se podívejte i na nastavení maximální šířky segmentované oblasti. Autor v návodu porovnává neomezenou šířku s 5 mm: menší hodnota omezuje množství vnitřních perimetrů, které slicer vytváří kvůli barevným přechodům. Samotné výměny filamentu ale zůstávají a tisk může být dlouhý. U busty se mi ten výsledek docela líbí, nezkoušel jsem ho.
Zdroj: Prusa Research, ColorMix Shading a postup nastavení a aplikace ColorMix Shading.
