Pod tryskou 39/2026: rádio s ohýbanou mřížkou a výlet vytištěný z GPS
U tištěného rádia mě zaujal postup s mřížkou reproduktoru. Autor ji nejdřív tiskl rovnou zakřivenou, pak zkusil plochý výtisk ohnout za tepla. Docela pěkný nápad i pro jiné kryty.
Mřížka rádia vytištěná naplocho a ohnutá za tepla

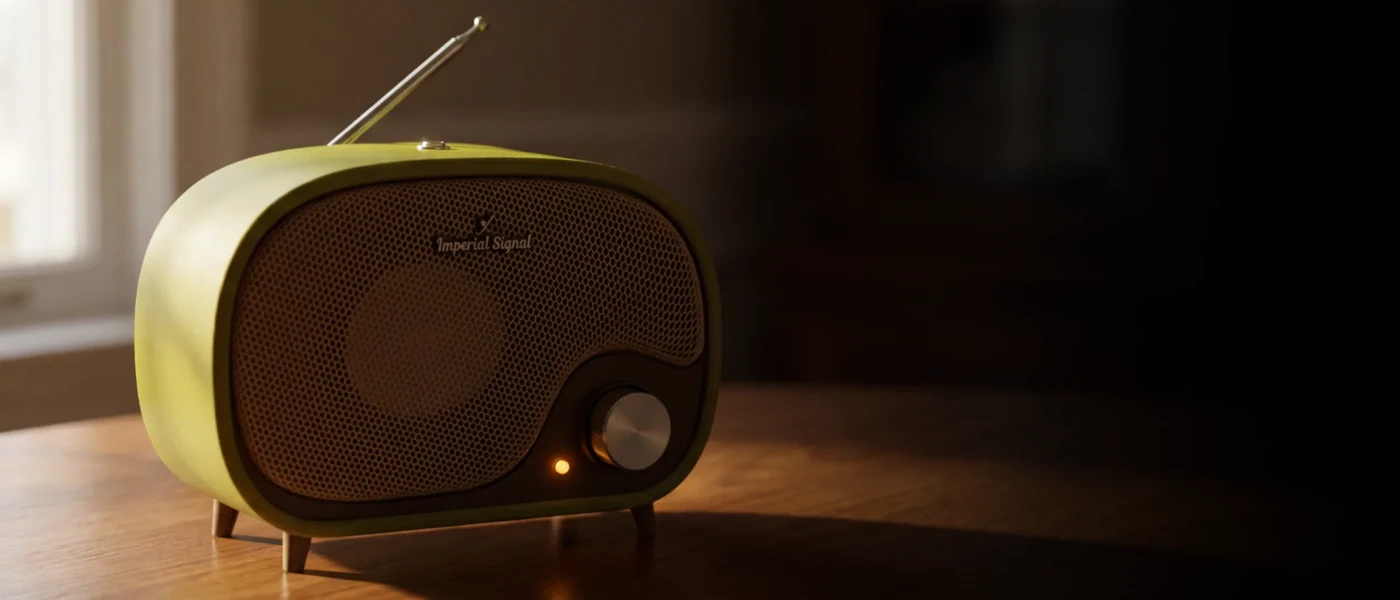

Zion Brock postavil přehrávač v tištěném retro rádiu. Původní zakřivená mřížka se tiskla sedm hodin a potřebovala spoustu podpěr. Pak ji vytiskl naplocho, nahřál a vytvaroval přes formu. Tomuhle se říká tvarování za tepla: plast změkne a po vychladnutí drží nový tvar.
První pokusy mu protáhly otvory v mřížce. Upravil proto vzor, hustotu výplně i formu a přidal přítlačný prstenec. Později zkusil místo horkovzdušné pistole vodu o 70 °C. Ani tam to napoprvé nevyšlo, měknul mu i okraj, který měl držet díl na místě. Na webu popisuje obě varianty i nepovedené pokusy.
Líbí se mi, že je u toho vidět celý postup. Jestli máte podobný tenký kryt, můžete zkusit plochý výtisk a vlastní formu. Počítejte ale s tím, že při ohýbání se mění rozměry otvorů. A se sedmdesátistupňovou vodou opatrně, autor používá tepelně odolné rukavice.
Zdroj: Zion Brock, vývoj tištěného rádia a tvarování mřížky
FreeCAD 1.1 ukáže úpravu dílu ještě před potvrzením

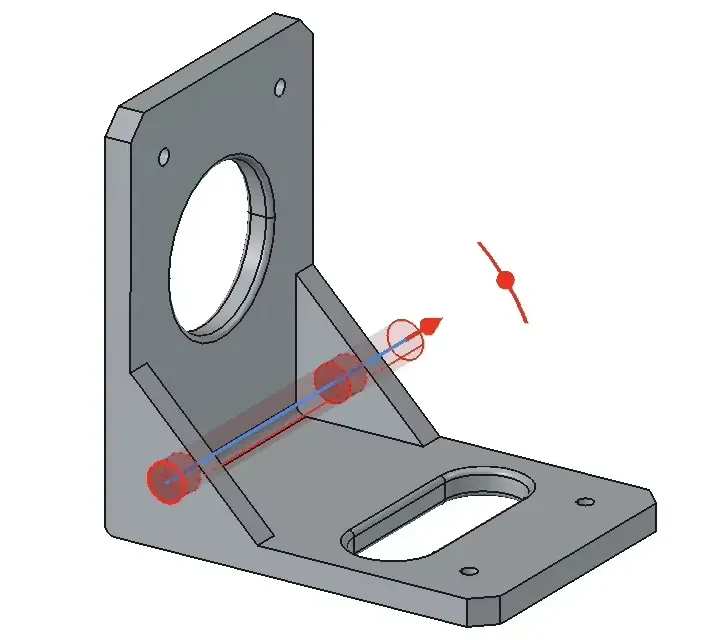

Vývojáři FreeCADu v březnu vydali verzi 1.1. Přidali průsvitné náhledy a ovládací prvky přímo u modelu. Při úpravě můžete sledovat změnu na dílu a upravit rozměry tažením ovládacích prvků. Nástroj Clarify Selection zase dočasně zprůhlední okolní geometrii, abyste vybrali hranu schovanou za jinou plochou.
V sestavách přibyla simulace pohybu spojů, animace a seznam součástek. Můžete tak ještě před tiskem prohlédnout, jak se jednotlivé díly vůči sobě pohybují. FreeCAD zůstává zdarma a s otevřeným zdrojovým kódem. Nové náhledy by se mohly hodit při kreslení držáků nebo krabiček. Nezkoušel jsem je, takže zatím nevím, jak se s nimi pracuje.
Zdroj: FreeCAD, poznámky k vydání 1.1
TrailPrint3D: mapa vašeho výletu z GPX souboru

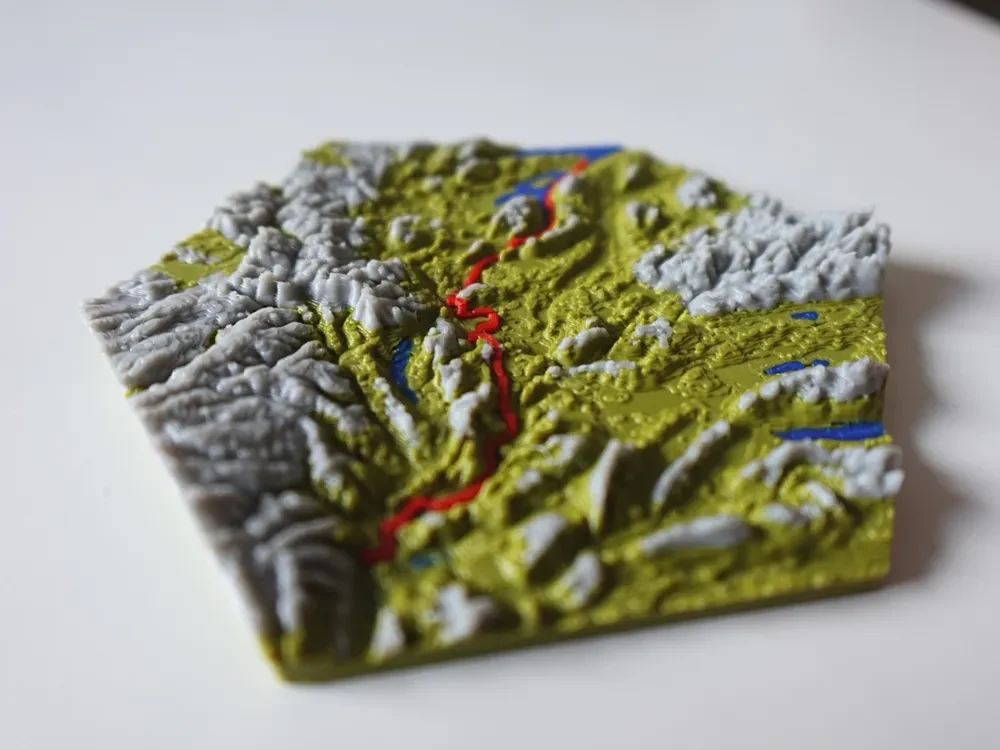

TrailPrint3D je doplněk do Blenderu. Načtete GPX, tedy soubor se zaznamenanou trasou třeba z Komootu nebo Garminu, a program k ní stáhne výšková data. Z nich vytvoří terénní model s trasou, který můžete poslat do sliceru. Na webu jsou skutečné výtisky s horami, vodou a barevně vyznačenou cestou.
Základní verze je zdarma. Umí také jednobarevný model, takže kvůli tomu nepotřebujete systém na výměnu filamentů. Nastavíte si měřítko, zvýraznění výšek i tloušťku základny. Skládání více tras do jedné mapy nebo rozdělení velké mapy na více tiskových dílů patří do placené verze. Jako památka na vlastní výlet se mi to docela líbí.
Zdroj: TrailPrint3D, doplněk a ukázky výtisků
Filamentive rPA12: nylon z odpadního prášku

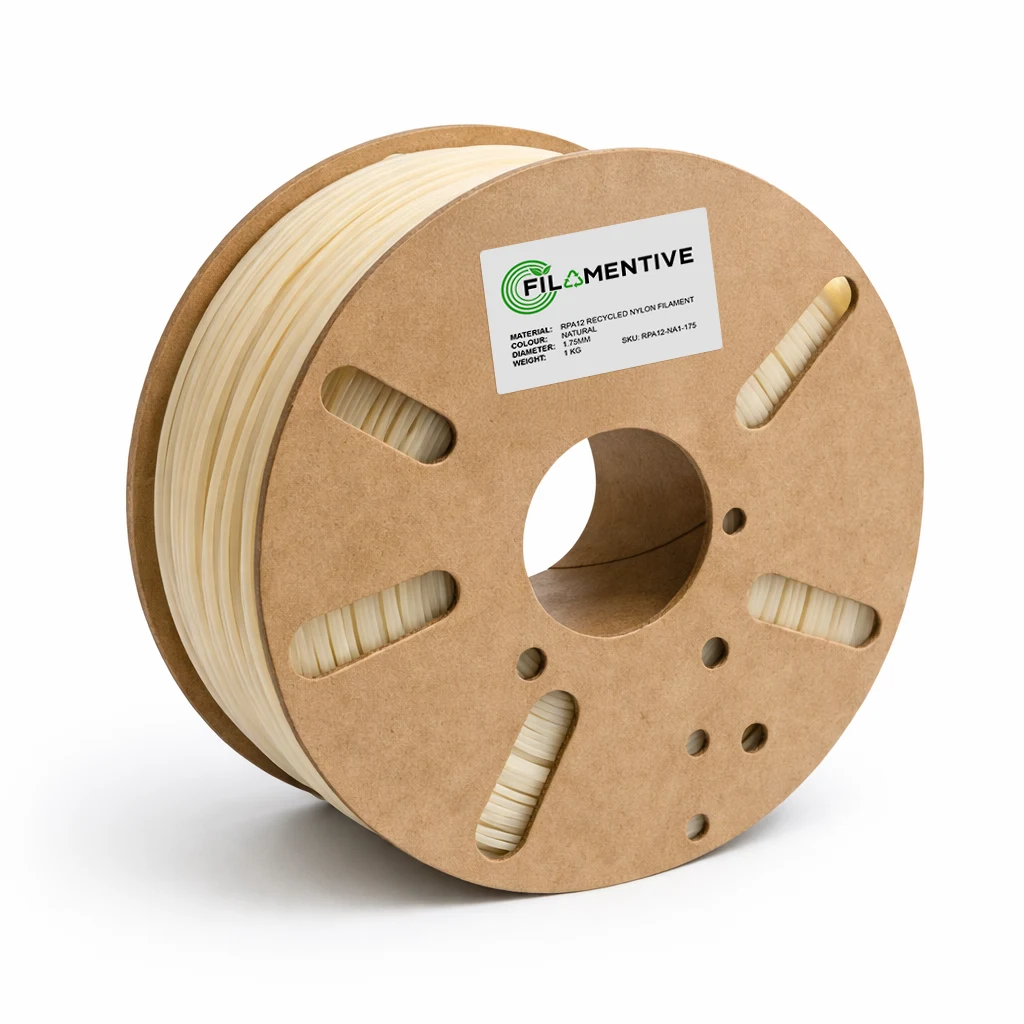

Filamentive s 3devo vyrábí rPA12 z odpadního nylonového prášku MJF. MJF je průmyslový tisk z práškového plastu. Část nezpracovaného prášku časem přestane vyhovovat dalšímu tisku. Tady z něj udělají filament pro běžný extruder. Výrobce uvádí stoprocentní podíl tohoto recyklovaného prášku, průměr 1,75 mm a kilogramovou špulku.
V technickém listu jsou i podmínky tisku: tryska 265 °C, podložka 105–110 °C a komora 55 °C. Před tiskem doporučuje dvě hodiny sušení při 55 °C. Takže pokud chcete zkusit recyklovaný nylon na funkční díly, nejdřív porovnejte tyhle teploty s tím, co zvládne vaše tiskárna. Materiál jsem nezkoušel.
Zdroj: Filamentive, představení rPA12 a technický list rPA12
